GH907是Fe-Ni-Co基沉淀硬化型低膨胀变形高温合金，以添加铌、钛、硅和微量硼元素进行综合强化。GH907合金在650℃以下具有很高的强度，低的膨胀系数，良好的抗冷热疲劳性能以及几乎不变的弹性模量。GH907居里点在400℃-450℃，居里点以下合金的膨胀系数基本不变。GH907适于制作650℃以下使用的各类航空、航天发动机环形件和机匣，使用情况良好。由于合金不含铬、铝元素，因此高温抗氧化能力较差。在700℃以上长时间使用时，应当采取适当的防护涂层。合金表面可经过喷丸处理，喷丸后可掉高旋转弯曲疲劳15%左右。GH907主要产品有棒材、锻件、板材和带材等。

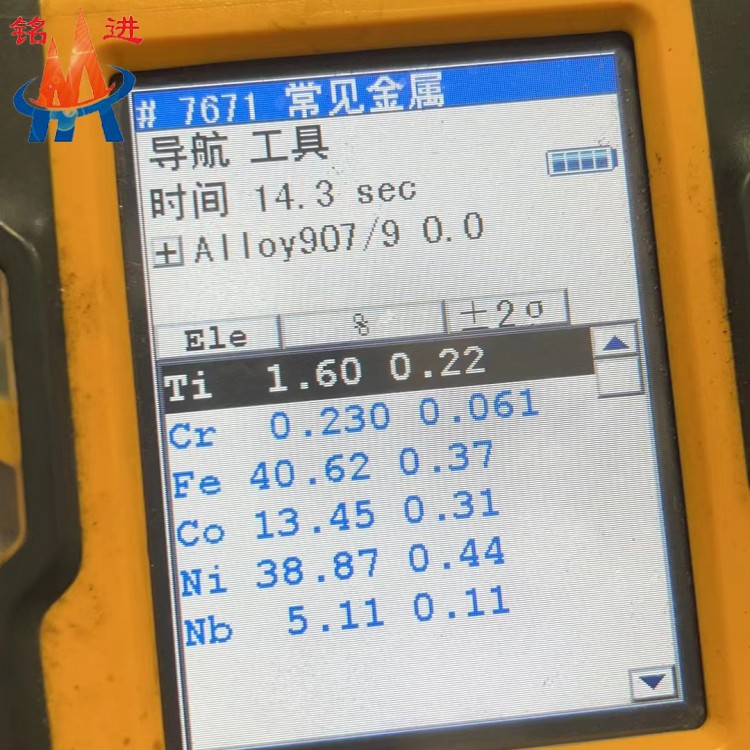

GH907化学成分：

GH907热处理制度：

1040℃±10℃保温1小时，空冷或快冷+800℃保温16小时以每小时55℃降温至620℃保温8小时，空冷

980℃±10℃保温1小时，空冷或快冷+775℃保温12小时以每小时55℃降温至620℃保温8小时，空冷

GH907密度：8.28g/cm³

GH907执行标准：GJB 5261、HB 7682、Q/GYB 05067和Q/GYB 05069。

GH907规格：圆饼、环坯以及环形件； d20mm~ 300mm棒材；δ0.5mm~6.5mm冷轧薄板和带材；d0. 3mm~10. 0mm焊丝。
