W.Nr.2.4665镍基高温合金

W.Nr.2.4665相近牌号：GH536、HastelloyX、 NC22FeD、NiCr22FeMo、Nimonic PE13、GH3536、AlloyX、UNS N06002

W.Nr.2.4665特性及应用领域概述：W.Nr.2.4665主要是用铬和钼固溶强化的一种含铁量高的镍基高温合金，具有良好的抗氧化和耐腐蚀性能，在900℃以下有中等到的持久和蠕变强度，冷、热加工成形性和焊接性能良好。适用于制造航空发动机的燃烧室部件和其他高温部件，900℃以下长期使用，短时工作温度达到1080℃。

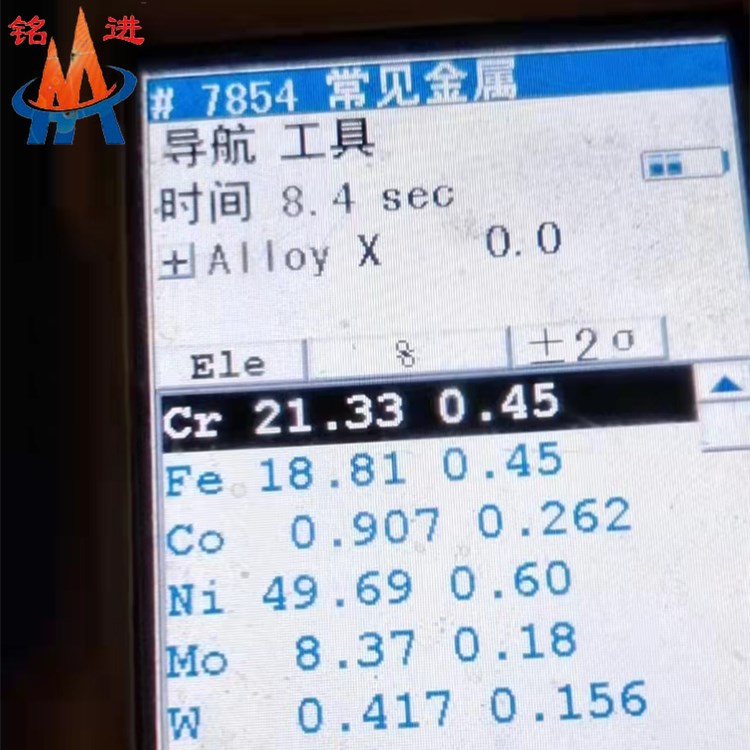

W.Nr.2.4665化学成分：

W.Nr.2.4665物理性能：

W.Nr.2.4665力学性能：(在20℃检测机械性能的MIN值)

W.Nr.2.4665生产执行标准：
标准 化学成份 棒材 锻件 板材 丝材 管材
国家标准 GB/T14992 GB/T14994
GB/T14993 GB/T14997
GB/T14998 GB/T14995
GB/T14996 YB/T5249 GB/T15062
国家军用标准 GJB 3020 GJB 1952 GJB 2612
航空工业标准 HB 5497 HB 5496 HB 5495 HB 5498 HB 5494

W.Nr.2.4665金相组织结构：合金在固溶状态的组织为奥氏体基体，还有少量的TiN和M6C型碳化物。

W.Nr.2.4665工艺性能与要求：
1、该合金具有良好的冷、热加工性能，锻造加热温度1170℃。
2、该合金的晶粒度平均尺寸与锻件的变形程度、终锻温度密切相关。
3、合金具有满意的焊接性能，可用氩弧焊、缝焊、点焊等方法进行焊接。氩弧焊时推荐采用HGH3536或HGH3113焊丝。
