Ni36低膨胀铁镍合金的居里点约为230℃，低于这一温度时合金是铁磁性的，具有很低的膨胀系数，高于这一温度时合金为无磁性的，膨胀系数增大。Ni36合金主要用于制造在气温变化范围内尺寸近似恒定的元件，广泛用于无线电工业、精密仪器、仪表及其他工业。

Ni36合金是典型低膨胀合金,经航空工厂长期使用，性能稳定；使用中应严格控制热处理工艺及加工工艺，以保证材料的稳定性。

Ni36相近牌号：Fe-Ni36、W.Nr.1.3912、4J36、X1NiCrMoCu、N25-20-7、Invar36、UNS K93601

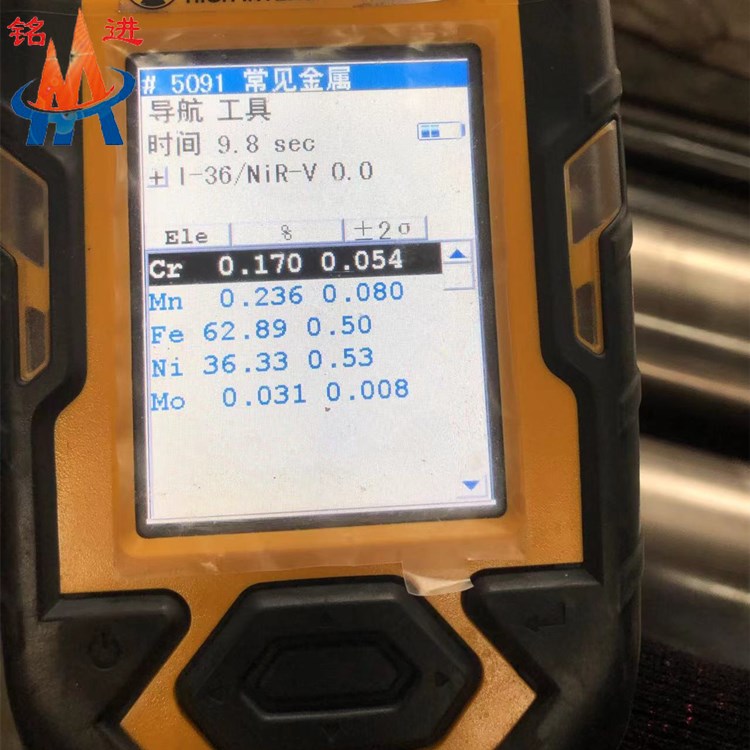

Ni36化学成分：

Ni36密度：ρ=8.1g/cm3

Ni36零件热处理可分为：消除应力退火、中间退火及稳定化处理。
1.消除应力退火为消除零件在机械加工后的残存应力，要进行消除应力退火：530～550℃，保温1～2h,炉冷。
2.中间退火为消除合金在冷轧，冷拔、冷冲压过程引起的加工硬化现象，以利于继续加工。工件加热到830～880℃，保温30min，炉冷或空冷。
3.稳定化处理为获得具有较低的膨胀系数又能使其性能稳定的处理。一般采用三段处理。
均匀化：在加热中，合金中的杂质充分固溶和合金化元素趋于均匀。工件在保护气氛中，加热到830℃，保温20min～1h，淬火。
回火：在回火过程中能够部分消除由淬火产生的应力。工件加热到315℃，保温1～4h，炉冷。
稳定化时效：使合金的尺寸稳定。工件加热到95℃，保温48h。对于冷加工或机械加工后的高精度零件，不宜采用高温处理时，可采用下述消除应力稳定化处理：工件加热到315～370℃，1～4h。该合金不能用热处理硬化。

Ni36表面处理工艺：表面处理可采用喷砂、抛光或酸洗。合金可用25%HCl溶液在70℃下酸洗，清除氧化皮。在4000A/m下，剩余磁感应强度Br=0.6T，矫顽力Hc=48A/m[1,2]。
