Ni28Co20陶瓷封接合金
Ni28Co20概述：Ni28Co20是结合我国的陶瓷特点研制的陶瓷封接合金，合金在-60℃～600℃温度范围内具有与95%Al2O3陶瓷相近的线膨胀系数，Ni28Co20主要用于和陶瓷进行匹配封接，是电真空工业中重要的封接结构材料。
Ni28Co20相近牌号：4J34
俄罗斯 | 美国 | 日本 | 德国 |
31HК(Ni31Co20) | Ceramvar(Ni27Co25) | - | Vacon20(Ni28Co20) |
Ni28Co20技术标准：YB/T 5234-1993
Ni28Co20化学成分：
| C | Mn | Si | P | S | Ni | Co | Fe |
≤ | |||||||
0.05 | 0.50 | 0.30 | 0.020 | 0.020 | 28.5～29.5 | 19.5～20.5 | 余量 |
Ni28Co20热处理制度：标准规定的膨胀系数及低温组织稳定性的性能检验试样，在保护气氛或真空中加热到900℃±20℃,保温1h，以不大于5℃/min速度冷至200℃以下出炉。

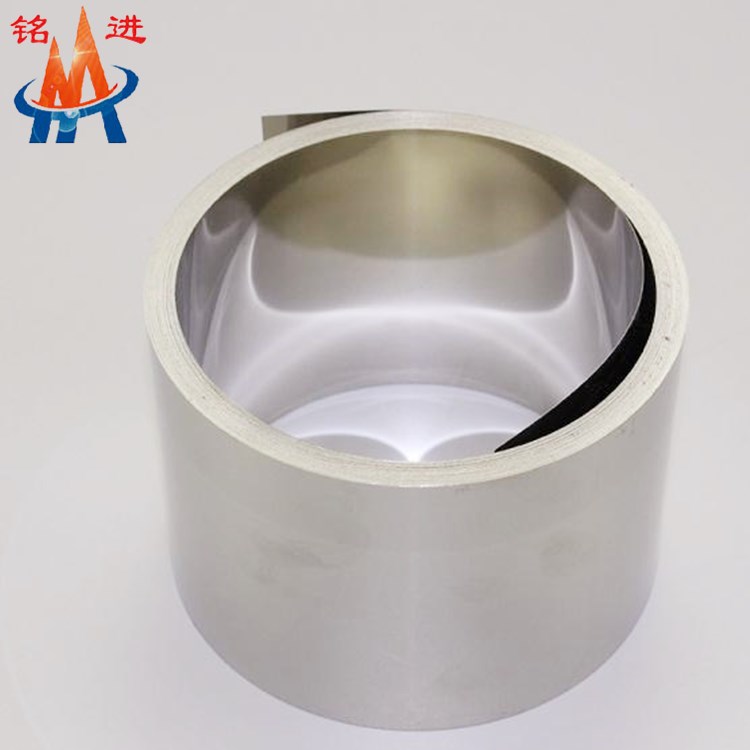

Ni28Co20供应状态：丝、管、板、带和棒材。
Ni28Co20熔炼与铸造工艺：用非真空感应炉、真空感应炉或电弧炉熔炼。
Ni28Co20应用概况与特殊要求：该合金经航空工厂长期使用，性能稳定。主要用于电真空元件与Al2O3陶瓷封接。制造大型电子管和磁控管的电极、引出盘和引出线。在使用中应使选用的陶瓷与合金的膨胀系数相匹配。当选用合金时，应根据使用温度严格检验低温组织稳定性。在加工过程中应进行适当的热处理，以保证材料具有良好的深冲引伸性能。当使用锻材时应严格检验其气密性。
Ni28Co20熔化温度范围：该合金溶化温度约为1450℃。
Ni28Co20密度：
| ρ/(g/cm3) | ρ/(μΩ·m) |
8.29 | 0.45 |
Ni28Co20合金的磁性能：
| H/(A/m) | B/T | H/(A/m) | B/T |
8 | 0.7×10-2 | 160 | 0.65 |
16 | 1.5×10-2 | 400 | 1.01 |
24 | 2.7×10-2 | 800 | 1.21 |
40 | 5.6×10-2 | 2000 | 1.46 |
80 | 0.25 | 4000 | 1.62 |
在4000A/m下，剩余磁感应强度Br=0.89T,矫顽力Hc=83.2A/m[1,2]。
Ni28Co20室温及各种温度下的力学性能：
| σb/MPa | σP0.2/MPa | δ/% | HV |
539 | 343 | 32 | 158 |
