SUS431不锈钢

SUS431执行标准：GB/T 1220-2007

SUS431特性及用途： SUS431系马氏体不锈钢中强度与韧性搭配较好的一种钢种。它对氧化性酸、大部分有机酸以及有机盐类的水溶液有良好的耐蚀性。一般适于制造硝酸，醋酸生产和轻工，纺织等工业中的既要求强韧性又耐腐蚀的轴，活塞杆，泵等零件。

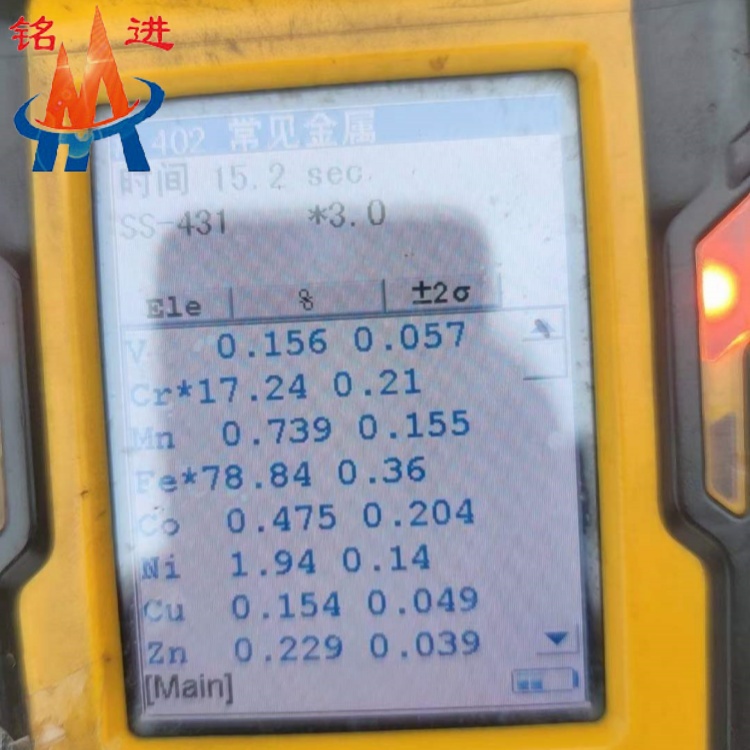

SUS431化学成份：

碳 C ：0.11～0.17

硅 Si：≤0.80

锰 Mn：≤0.80

硫 S ：≤0.030

磷 P ：≤0.035

铬 Cr：16.00～18.00

镍 Ni：1.50～2.50

SUS431力学性能：

抗拉强度 σb (MPa)：淬火回火，≥1080

伸长率 δ5 (%)：淬火回火，≥10

冲击功 Akv (J)：淬火回火，≥39

硬度：退火，≤285HB

SUS431热处理规范：

1、退火，680～700℃高温回火空冷；

2、淬火，950～1050℃油冷；

3、回火，275～350℃空冷。

SUS431金相组织：组织特征为马氏体型。

SUS431交货状态：一般以热处理状态交货，其热处理种类在合同中注明；未注明者，按不热处理状态交货。
